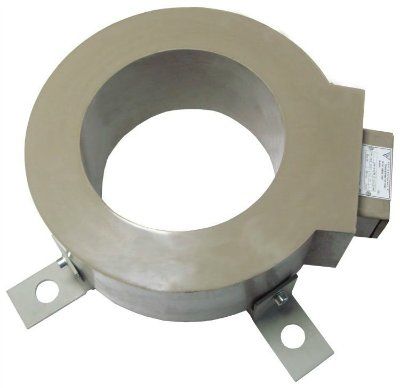

ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА НАРУЖНОЙ УСТАНОВКИ С ЛИТОЙ ИЗОЛЯЦИЕЙ типа GSR (тип ТВ)

ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА НАРУЖНОЙ УСТАНОВКИ С ЛИТОЙ ИЗОЛЯЦИЕЙ типа GSR (тип ТВ), фото 2
ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА НАРУЖНОЙ УСТАНОВКИ С ЛИТОЙ ИЗОЛЯЦИЕЙ типа GSR (тип ТВ), фото 3
ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА НАРУЖНОЙ УСТАНОВКИ С ЛИТОЙ ИЗОЛЯЦИЕЙ типа GSR (тип ТВ), фото 2
ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА НАРУЖНОЙ УСТАНОВКИ С ЛИТОЙ ИЗОЛЯЦИЕЙ типа GSR (тип ТВ), фото 2
ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА НАРУЖНОЙ УСТАНОВКИ С ЛИТОЙ ИЗОЛЯЦИЕЙ типа GSR (тип ТВ), фото 3
ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА НАРУЖНОЙ УСТАНОВКИ С ЛИТОЙ ИЗОЛЯЦИЕЙ типа GSR (тип ТВ)
Подобные товары компании
ТРАНСФОРМАТОР ТОКА ВСТРАИВАЕМЫЙ ТИПА SB 0.8 (тип ТВ-ЭК) внутренней установки (встроенный)
ТРАНСФОРМАТОР ТОКА ВСТРАИВАЕМЫЙ ТИПА SB 0.8 (тип ТВ-ЭК) внутренней установки (встроенный)
11 729,83 руб.
ТРАНСФОРМАТОР ТОКА ВСТРАИВАЕМЫЙ ТИПА SB 0.8 (тип ТВ-ЭК) внутренней установки (встроенный)
ТРАНСФОРМАТОР ТОКА ВСТРАИВАЕМЫЙ ТИПА SB 0.8 (тип ТВ-ЭК) внутренней установки (встроенный)
11 729,83 руб.
ТРАНСФОРМАТОР ТОКА ВСТРАИВАЕМЫЙ ТИПА SB 0.8 (тип ТВ-ЭК) внутренней установки (встроенный)
ТРАНСФОРМАТОР ТОКА ВСТРАИВАЕМЫЙ ТИПА SB 0.8 (тип ТВ-ЭК) внутренней установки (встроенный)
11 729,83 руб.
ТРАНСФОРМАТОР ТОКА ВСТРАИВАЕМЫЙ ТИПА SB 0.8 (тип ТВ-ЭК) внутренней установки (встроенный)
ТРАНСФОРМАТОР ТОКА ВСТРАИВАЕМЫЙ ТИПА SB 0.8 (тип ТВ-ЭК) внутренней установки (встроенный)
11 729,83 руб.
ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА НАРУЖНОЙ УСТАНОВКИ С ЛИТОЙ ИЗОЛЯЦИЕЙ типа GSR (тип ТВ)
ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА НАРУЖНОЙ УСТАНОВКИ С ЛИТОЙ ИЗОЛЯЦИЕЙ типа GSR (тип ТВ)
11 729,83 руб.
ТРАНСФОРМАТОР ТОКА ВСТРАИВАЕМЫЙ ТИПА SB 0.8 (тип ТВ-ЭК) внутренней установки (встроенный)
ТРАНСФОРМАТОР ТОКА ВСТРАИВАЕМЫЙ ТИПА SB 0.8 (тип ТВ-ЭК) внутренней установки (встроенный)
11 729,83 руб.
ОписаниеХарактеристикиСпецификацииИнформация для заказа
Проходные трансформаторы тока наружной установки с литой изоляцией от 35 до 500 кВ типа GSR
Трансформаторы тока типа GSR предназначены для передачи сигнала измерительной информации устройствам защиты, управления и измерительным приборам при использовании (встраивании) в качестве изделия, устанавливаемом на высоковольтном изолированном вводе классов напряжения от 35 до 500 кВ. Первичной обмоткой трансформатора является токоведущая шина или ввод. Высоковольтная изоляция обеспечивается за счет собственной изоляции ввода и воздушного зазора.

Трансформаторы тока типа GSR предназначены для работы в следующих условиях:

номинальные значения климатических факторов внешней среды - по ГОСТ 15543 и ГОСТ 15150 для категорий размещения 1, климатического исполнения УХЛ (-60 +40), У (-45 +45);
высота установки над уровнем моря - не более 1000 м;
Трансформаторы тока типа GSR соответствуют техническим требованиям ОАО "Россети".

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное рабочее напряжение ввода, кВ35, 110, 220, 330, 500
Номинальная частота, Гц50
Номинальный первичный ток, А1500
Номинальный вторичный ток, А5
Число вторичных обмоток1
Номинальные классы каждой вторичной обмотки0,5S
Номинальная вторичная нагрузка, В·А30 ВА
Коэффициент безопасности измерительных обмоток5; 10
Номинальная предельная кратность обмоток на защитуот 5 до 50
Номинальный кратковременный ток термической стойкости, кА 100*Iном
Время протекания тока термической стойкости, с1
Номинальный ток электродинамической стойкости, кА

100

Вес, кг 24,5

Климатическое исполнение: УXЛ1 -60 С / 40 С

Здесь можно купить ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА НАРУЖНОЙ УСТАНОВКИ С ЛИТОЙ ИЗОЛЯЦИЕЙ типа GSR (тип ТВ) в г. Москва по цене 11279 руб. за шт
