ЭТЛ 10

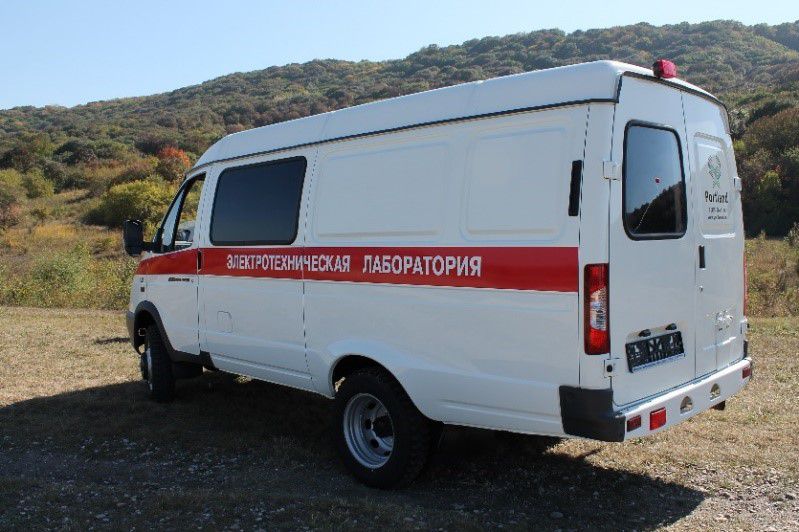

Электротехническая лаборатория на базе автомобиля для испытания, отыскания мест повреждений (ОМП) в силовых кабелях до 10 кВ

Комплекс ЭТЛ 10 определяет место повреждений силовых кабелей с использованием самых современных методов с высокой точностью, а также проводит диагностику и испытания силовых трансформаторов и распределительных устройств.

Комплектация

Автомобиль

1.1 Автомобиль переоборудованный под лабораторию выбирается заказчиком (УАЗ, ГАЗель, ГАЗон, Fort Transit, Mersedes и др.)

тип – цельнометаллический фургон/фургон из сэндвич панелей;
внутренняя обшивка стен и потолка пластиком;
пол – автолинолеум на фанере:
два отсека (высоковольтный, отсек оператора), разделенные перегородкой-изолятором;
лючок с фиксацией в задней правой двери для вывода кабеля;
оргстекло в задней левой двери для ВВ кабеля;
тонированные стекла по бортам;
кресло оператора – сдвоенное, с ремнями безопасности;
светодиодные светильники;
наличие, размещение и содержание специальных опознавательных знаков и надписей согласно нормам Заказчика.
Опции: бензо-/дизельгенератор, автономный отопитель/тепловая пушка, теплошумоизоляция, кондиционер, антикоррозийная обработка

Модуль управления и обработки информации

2.1 Стойка

Несущая конструкция, содержащая приборную стойку, столик, шкафчик

2.2 Блок управления

Предназначен для управления блоком испытания, прожига, дожига, генератора ГАУВ, измерения входных и выходных параметров

2.3 Высоковольтный переключатель

Переключатель вида работ
Модуль высоковольтных испытаний

3.1 Блок испытаний БВИ-60\\50-М5

Наибольшее выпрямленное напряжение в продолжительном режиме, 60 кВ,
Наибольший рабочий ток при выпрямленном напряжении, среднее значение 50 мА,
Наибольшее переменное напряжение, действующее значение 50 кВ,
Наибольший рабочий ток при переменном напряжении (действующее значение) 50 мА

3.2 Регулятор РНО

Регулировка напряжения блока испытания для испытания переменным напряжением


Модуль поиска мест повреждений

4.1 Блок прожига БПР – 25/10

Максимальное выходное напряжение в режиме холостого хода 25 кВ,
Минимальное выходное напряжение в режиме холостого хода 2,5 кВ,

4.2 Блок дожига БД-2

Количество ступеней дожига - 3
Напряжение (действующее значение), кВ
Ток нагрузки (действующее значение), А
Ток, потребляемый от сети (ограничен дросселем), А – 70

4.3 Генератор акустических ударных волн ГАУВ-20-14СД

Максимальное напряжение – 22 кв.,7 мкФ, энергия в импульсе 1400 Дж.
Режим работы – ручной или автоматический.
Предусмотрен режим совместной работы с блоком прожига.
Обеспечивает работу следующими методами: импульсно-дуговым (ARC), колебательного разряда (DECAY) , волновым методом (ICE)).

4.4 Генератор акустических ударных волн ГАУВ-5

Максимальное напряжение – 5 кв.,
Емкость конденсаторов - 260 мкФ,
Энергия в импульсе 3250 Дж.
Режим работы – ручной или автоматический.
Предусмотрен режим совместной работы с блоком прожига

​​4.5 Генератор звуковой частоты ГЗЧ-2500 с приемником ПОИСК-2006м

Максимальное напряжение – 300 в, максимальный ток – 100 А, плавная регулировка, модуляция сигнала, 12 ступеней, две частоты 1024 и 2048 Гц.
Приемник ПОИСК-2006м предназначен для поиска повреждений любых силовых кабелях напряжением 0,4-35 кВ электроакустическим и индукционным методами.

4.6 Высоковольтный рефлектометр «Искра-4»

В комплект рефлектометра входят присоединительные устройства для ОМП беспрожиговыми методами (импульсно-дуговым (ARC), колебательного разряда (DECAY), волновым методом (ICE))


Модуль безопасности и коммутации

5.1 Система обеспечения электробезопасности

Блокировки, сирена, красный фонарь, комплект ограждения автомобиля, комплект стоек и подставок для вывешивания высоковольтных проводов, проходной изолятор.

5.2 Комплект короткозамыкателей

Содержит два короткозамыкателя с электромеханическим приводом для ручного или автоматического заземления высоковольтных выходов электролаборатории

5.3 Комплект барабанов и кабелей

Две стойки с пятью барабанами:

- блок барабанов с проводом защитного заземления и сетевым кабелем (длина – по 30 м.),
- блок трех барабанов с кабелями для испытания и прожига изоляции (длина – по 30 м.),
- провод высоковольтный для испытания переменным высоким напряжением (длина-30 м (в бухте)).


Документация

6.1 На лабораторию

- паспорт;
- инструкция по эксплуатации;
- схемы соединений;
- метрологический аттестат лаборатории;
- руководство по эксплуатации и сервисная книжка на автомобиль;
- документы для постановки на учет в ГИБДД.


Обучение, гарантия и сервис

7.1 Обучение, гарантия и серви

- Консультации и инструктаж специалистов заказчика правилам работы с оборудованием лаборатории.
- Гарантия на оборудование и автомобиль предоставляются согласно гарантийных обязательств заводов изготовителей, на срок не менее 12 месяцев
