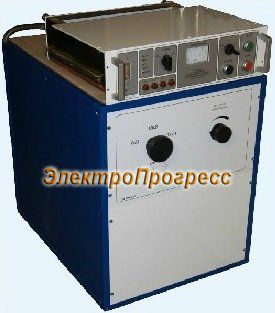

АВИ-20-2 - генератор высоковольтных импульсов

Аппарат предназначен для генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа.

При наличии в комплекте поставки блока ИДМ-20 позволяет рефлектометру «РЕЙС-305» измерять расстояния до места повреждения импульсным (рефлектометрическим) и импульсно-дуговым методом, а при наличии в комплекте узла связи по току УТ - подтверждать эти измерения волновым методом.

Применение данных методов значительно упрощает поиск мест повреждений в кабелях, в том числе без применения аппаратов прожига.

Аппарат не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97.

Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях:
-температура окружающей среды от минус 30
-относительная влажность до 80% при температуре плюс 25
-атмосферное давление 530-800 мм рт. ст.

Технические характеристики аппарата АВИ-20-2:
Напряжение питания частотой 50Гц, В: 220±22
Максимальная потребляемая мощность, кВА: 2,5
Выходное постоянное напряжение, кВ (в трех диапазонах):
0÷5
0÷10
0÷20
Максимальная запасаемая энергия, Дж: 2000
Диапазон регулирования периода следования импульсов, с (в автоматическом режиме): 1,6
Время непрерывной работы, час: 1
Габаритные размеры, мм, не более:
блока управления БУ ГИ-20-2: 510х150х500
блока высоковольтного БВ ГИ-20-2: 480х550х600
Масса, кг., не более
блока управления БУ ГИ-20-2: 18
блока высоковольтного БВ ГИ-20-2: 95

Технические характеристики блока ИДМ-20:
Питание и управление: с ПУ АВИ-20-2
Габаритные размеры, мм, не более: 520х480х620
Масса, кг, не более: 31

Комплект поставки:
Пульт управления ПУ АВИ-20-2 - 1
Блок высоковольтный БВ АВИ-20-2 - 1
Узел УТ (при заказе) - 1
Кабель питания 5м - 1
Кабель соединительный 2м - 1
Кабель высоковольтный 5м (при заказе) - 1
Провод заземления 5м - 2
Паспорт - 1
Блок ИДМ-20 - 1
Кабель соединительный 2м - 1
Провод заземления 5м - 1
Комплект ВВ проводов - 1 компл.
Этикетка на блок ИДМ-20 - 1

Производство: Россия
