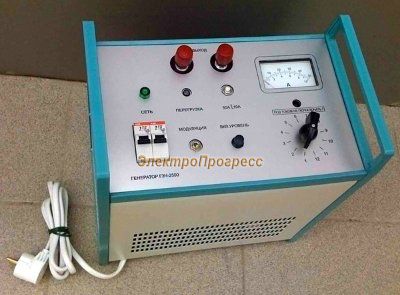

ГЗЧ-2500 с приемником П-900 - поисковый комплект

Назначение генератора ГЗЧ-2500:

Генератор звуковой частоты ГЗЧ-2500, предназначен для поиска мест повреждения и дожига силовых кабельных линий электроснабжения.

Условия эксплуатации генератора ГЗЧ-2500:
-диапазон температур окружающего воздуха, °С: от минус 20 до +40;
-относительная влажность воздуха при температуре 25 °С: до 80 %;
-атмосферное давление, мм рт. ст.: 650 – 800.

На месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей).

Технические характеристики генератора ГЗЧ-2500:

Выходная мощность в согласованном режиме, Вт, не менее: 2500
Максимальное выходное напряжение холостого хода, В: 300
Максимальный выходной ток, А: 50
Частота генерации, Гц: 1024/2048
Частота модуляции, Гц: 1.5 - 3
Количество ступеней согласования с нагрузкой, шт.: 12
Диапазон сопротивления нагрузки, Ом: 0,5 - 150
Питание однофазная сеть переменного тока 220±22 В, 50±2 Гц
Потребляемая мощность, Вт, не более: 3000
Габаритные размеры, мм: 320х360х200
Масса, кг, не более: 15

Устройство и принцип работы генератора ГЗЧ-2500:

Входное сетевое напряжение 220 В, 50 Гц через автоматы и тиристорный регулятор подается на силовой выпрямитель, емкостной фильтр и далее на транзисторный инвертор, нагрузкой которого служит выходной трансформатор.

В генераторе предусмотрен режим модуляции звукового сигнала, защита от перегрузки по току, плавная и ступенчатая регулировка выходного напряжения.

Особенностью генератора является способ низкочастотной модуляции выходного сигнала. Модуляция осуществляется импульсами прямоугольной формы частотой 1,5-3 Гц таким образом, что в течении первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течении второго полупериода - с частотой 2048 Гц. Преимущество этого способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике. В режиме непрерывной генерации генерируется сигнал с частотой 1024 Гц.

Конструктивно генератор выполнен в корпусе типа "НАДЕЛ".

Назначение приёмника П-900:
-поиска трассы подземных кабельных линий связи и силовых кабелей индукционным методом;
-определения глубины залегания кабелей;
-поиска места замыкания жил кабеля;
-поиска мест повреждения изоляции высоковольтных силовых кабелей акустическим методом.

При поиске акустическим методом приёмник должен эксплуатироваться совместно с дополнительным генератором импульсов напряжением 5-10 кВ и энергией 150-1000 Дж.

Условия эксплуатации приёмника П-900:
-температура окружающей среды минус 20 … 40 °С;
-относительная влажность воздуха до 85% при 30 °С;
-атмосферное давление 86 … 106 кПа.

Технические характеристики приёмника П-900:

Активные частоты, Гц, режим «1024 Гц»: 1024±2
Активные частоты, Гц, режим «2048 Гц»: 2048±2
Чувствительность при максимальном усилении, мкВ: 20
Чувствительность при минимальном усилении, мВ: 500
Полоса пропускания по уровню -3дБ, Гц, режим «1024 Гц»: 10
Полоса пропускания по уровню -3дБ, Гц, режим «2048 Гц»: 12
Полоса пропускания в режиме акустики, Гц: 20...2200
Параметры встроенного аккумулятора: 6 В, 2500 Ач
Время непрерывной работы, ч, не менее: 16

Возможна как поставка генератора ГЗЧ-2500 без приёмника П-900, так и поставка П-900 без ГЗЧ-2500. При этом стоимость будет уменьшена на цену соответствующего прибора.

Комплект поставки ГЗЧ-2500 с приемником П-900:
1. Генератор ГЗЧ-2500 - 1
2. Провод соединительный с нагрузкой длиной 2 м - 2
3. Документация - 1
4. Приёмник П-900 - 1
5. Сетевой адаптер - 1
6. Сумка укладочная для переноски приёмника - 1
7. Датчик индукционный - 1
8. Датчик акустический - 1
9. Головные телефоны - 1

Производство: Украина
