ЭТЛ 35К

Испытательная электротехническая лаборатория ЭТЛ 35К Комплекс определяет место повреждений силовых кабелей с использованием самых современных методов с высокой точностью, а так же проводит диагностику и испытания силовых трансформаторов и распределительных устройств.
Комплектация


Автомобиль

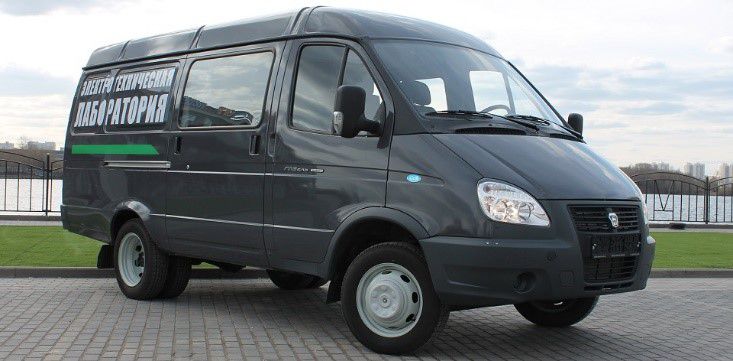

1.1 Автомобиль переоборудованный под лабораторию выбирается заказчиком (УАЗ, ГАЗель, ГАЗон, Fort Transit, Mersedes и др.)

тип – цельнометаллический фургон/фургон из сэндвич панелей;
внутренняя обшивка стен и потолка пластиком;
пол – автолинолеум на фанере:
два отсека (высоковольтный, отсек оператора), разделенные перегородкой-изолятором;
лючок с фиксацией в задней правой двери для вывода кабеля;
оргстекло в задней левой двери для ВВ кабеля;
тонированные стекла по бортам;
кресло оператора – сдвоенное, с ремнями безопасности;
светодиодные светильники;
наличие, размещение и содержание специальных опознавательных знаков и надписей согласно нормам Заказчика.
Опции: бензо-/дизельгенератор, автономный отопитель/тепловая пушка, теплошумоизоляция, кондиционер, антикоррозийная обработка


Модуль управления и обработки информации

2.1 Стойка

Несущая конструкция, содержащая приборную стойку, столик.

2.2 Блок управления

Предназначен для управления блоком испытания, измерителя ИДП-10, измерения входных и выходных параметров
Модуль высоковольтных испытаний

3.1 Блок высоковольтных испытаний БВИ-100

Блок высоковольтных испытаний БВИ-100 состоит из:
- блока высоковольтных испытаний БВИ-60/50-М5,
- трансформатора высоковольтного ТВ-3.
Наибольшее выпрямленное напряжение в продолжительном режиме – 60 кВ,
Наибольший рабочий ток при выпрямленном напряжении, среднее значение - 60 мА,
Наибольшее переменное напряжение, действующее значение - 100 кВ,
Наибольший рабочий ток при высоком переменном напряжении 100 кВ, действующее значение - 100 мА.

3.2 Регулятор РНО

Регулировка напряжения блока испытания для испытания переменным напряжением
Модуль поиска мест повреждений

4.1 Блок прожига БПР-25/8

Максимальное выходное напряжение в режиме холостого хода 22 кВ,
Минимальное выходное напряжение в режиме холостого хода 1 кВ,
Количество ступеней прожига 4 (5,10,15 и 20кВ)
Количество ступеней дожига 2 (1 кВ и 0,5 кВ)
Максимальный ток блока прожига в режиме КЗ (5кВ), не менее 18 А
Потребляемый ток (ограниченный сетевым дросселем), не более 63 А
Потребляемая мощность блока прожига, не более 18 кВА
Мощность, отдаваемая в нагрузку в согласованном режиме, не менее 8,5 кВт.

4.2 Генератор акустических ударных волн ГАУВ-20-12

Максимальное напряжение – 20 кв.,12 мкФ. Режим работы – ручной или автоматический. Предусмотрен режим совместной работы с блоком прожига.

4.3 Генератор звуковой частоты ГЗЧ-2500

§ максимальное напряжение – 300 в
§ максимальный ток – 100 А
§ плавная регулировка
§ модуляция сигнала
§ 12 ступеней
§ две частоты 1024 и 2048 Гц

4.4 Приемник «ПОИСК-2016»

Методы поиска повреждения – электроакустический импульсный и индукционный.
Индикация – осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая ( по звуку в головных телефонах).
Наибольшая глубина залегания кабеля при определении его трассы, м, - 10
Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более:
электроакустическим методом, ±0,25;
индукционным методом (режим «петли») .±1.
Приемник Поиск-2016 и аппарат АВ-45-01 позволяют определять место повреждения оболочки кабеля из СПЭ.

4.5 Высоковольтный рефлектометр «Искра-4»

Технически характеристики:
• Максимальное измеряемое расстояние до места повреждения – 20 км.
• Минимальное измеряемое расстояние до места повреждения – 3 м.
• Дискретность измерения – 0,5 м.
• Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом:
- амплитуда – от 3 до 25 кВ;
- длительность фронта, не более, 0,15 мкс;
- длительность импульса, не менее, 2 мкс.
• Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом:
- амплитуда, не менее, 5 В.
• Наибольшее рабочее напряжение датчика импульсного напряжения – 60 кВ;
• USB разъем для передачи и обработки информации на компьютере.
В комплект рефлектометра входят присоединительные устройства:
• Датчик импульсного тока ДИТ-1 – 1 шт.
• Датчик импульсного напряжения ДИН-1– 2 шт.
• Сумматор и комплект кабелей – 1 кмп.

4.6 Аппарат высоковольтный АВ-45-01 (встроенный в лабораторию)

Предназначен для испытания кабелей с изоляцией из сшитого полиэтилена.
Выходное знакопеременное напряжение, кВ 1- 45
Частота выходного напряжения, Гц 0,1
Форма испытательного напряжения Косинусно-прямоугольная
Максимальная емкость объекта испытания, мкф 3
Минимальная емкость объекта испытания, мкф 0,01
Время непрерывной работы, ч 1
Относительная погрешность измерения высокого напряжения, % 3
Относительная погрешность частоты испытательного напряжения, % 3
Масса, кг,
высоковольтного блока – 54
блока управления – 3

4.7 Блок низковольтных измерений БНИ

Предназначен для измерения потерь холостого хода силовых трансформаторов; измерения сопротивления обмоток постоянному току методом вольтметра-амперметра; определения коэффициента трансформации трансформаторов в комплекте с прибором К-540-3

4.8 Измеритель параметров силовых трансформаторов К-540-3

• измерение тока и потерь холостого хода при малом напряжении;
• измерение сопротивления короткому замыканию;
• измерение коэффициента трансформации;
• определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;
• измерение сопротивления обмоток постоянному току.


Модуль безопасности и коммутации

5.1 Система обеспечения электробезопасности

Блокировки, сирена, красный фонарь, комплект ограждения автомобиля, комплект стоек и подставок для вывешивания высоковольтных проводов, проходной изолятор.

5.2 Комплект короткозамыкателей

Содержит два короткозамыкателя с электромеханическим приводом для ручного или автоматического заземления высоковольтных выходов электролаборатории .

5.3 Комплект барабанов и кабелей

Стойка с тремя барабанами
В/вольтный кабель 60 кв. сечение жилы и оболочки 4 мм 2 - (3 шт.)
Одна стойка с тремя барабанами:
Провод рабочего заземления сечением 5 кв.мм
Провод защитного заземления сечением 10 кв.мм.
Сетевой кабель 4 * 4 кв.мм .
Провод в/вольтный для испытания переменным напряжением.
Кабель высоковольтный экранированный для измерения тангенса и измерения токов утечки разрядников.
Кабель 4 * 2,5 для подключения БНИ.
Все кабели длиной по 30 м.


Документация

6.1 На лабораторию

- Паспорт;
- Инструкция по эксплуатации;
- Схемы соединений;
- Метрологический аттестат лаборатории;
- Техническая документация на автомобиль;
- Документы для постановки на учет в ГИБДД;


Обучение, гарантия и сервис

7.1 Обучение, гарантия и сервис

- Консультации и инструктаж специалистов заказчика правилам работы с оборудованием лаборатории.
- Гарантия на оборудование и автомобиль предоставляются согласно гарантийных обязательств заводов изготовителей, на срок не менее 12 месяцев
