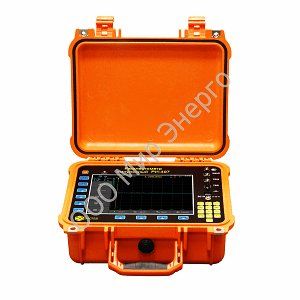

РИ-407 СТРИЖ-С защищённый импульсный рефлектометр для силовых кабелей

РИ-407 СТРИЖ-С защищённый импульсный рефлектометр для силовых кабелей, полевое исполнение в герметичном, ударопрочном корпусе, предназначен для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замыкание кабеля.
Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой.

Защищённый импульсный рефлектометр РИ-407 СТРИЖ-С реализует методы измерений:

•Импульсный метод (TDR);
•Импульсно-Дуговой Метод* (ARM );
•Метод Колебательного Разряда по току* (ICE);
•Метод Колебательного Разряда по напряжению* (DECAY)

*при использовании совместно с генераторами высоковольтных импульсов (ГВИ), например: ADG-200 ), ГВИ-2000M, CFL-2020M, SFX 8-1000 (Seba Spektrum), SYSCOMPACT 2000(Baur) и др.

Технические характеристики.

• Дисплей цветной TFT 10” (800х600 пикселей)

• Диапазон измерения расстояния (временной задержки) от 0 до 256000 м (от 0 до 2560 мкс)

• Поддиапазоны измерений

0 – 62,5 м (0 – 0,625 мкс)
0 – 125 м (0 – 1,25 мкс)
0 — 250 м (0 – 2,5 мкс)
0 — 500 м (0 -5 мкс)
0 — 1000 м (0 — 10 мкс)
0 — 2000 м (0 — 20 мкс)
0 — 4000 м (0 — 40 мкс)

0 — 8000 м (0 — 80 мкс)
0 — 16000 м (0 — 160 мкс
0 — 32000 м (0 — 320 мкс)
0 — 64000 м (0 — 640 мкс)
0 — 128000 м (0 — 1280 мкс)
0 — 256000 м (0 — 2560 мкс)

• Погрешность измерения расстояния от 0.025% до 0.2% от поддиапазона

• Эффективная частота дискретизации 800 МГц

• Выходной импеданс 75 Ом•

• Длительность зондирующего импульса от 10 нс до 100 мкс

• Амплитуда зондирующего импульса (на открытую цепь) U1 — не менее 18 В (не менее 9 В на согл. нагрузку) U2 — не менее 86 В (не менее 43 В на согл. нагрузку)

• Чувствительность приёмного тракта не хуже 10 мВ

• Диапазон перекрываемого затухания не менее 73 дБ

• Диапазон установки коэффициента укорочения от 1.000 до 3.000, с шагом 0.001

• Диапазон регулировки временной задержки (импульсно-дуговой метод) от 0 до 50 мс, с шагом 0,2 мс

• Синхронизация (импульсно-дуговой метод) измерительный вход вход TRIG

• Синхронизация по амплитуде (волновой метод) от -165 до +165 В, с шагом 2 В

• Объем энергонезависимой памяти для рефлектограммне менее 1000 рефлектограмм

• Интерфейс с ПК через внешний накопитель USB-Flash


Гарантия: 24 мес. Межповерочный интервал 24 мес. Госреестр СИ РФ 61483-15. Поверка за отдельную плату. Габариты: 152x339x295 мм. Вес: 4 кг.

Здесь можно купить РИ-407 СТРИЖ-С защищённый импульсный рефлектометр для силовых кабелей в г. Москва по цене 210000 руб.
На Энергопортал.ру представлено 95 позиций трассоискателей, дефектоискателей. Выберите лучшее предложение в нашем каталоге!

Цена действительна до 28.12.2022 г., после чего стоимость необходимо уточнить у поставщика.
