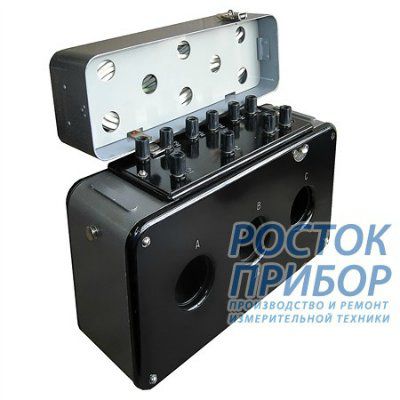

И508М Блок измерительных трансформаторов тока

Блок измерительных трансформаторов тока И508М класса точности 0,2 предназначен для расширения пределов измерения тока и мощности при работе с измерительным комплектом К50 в однофазных и трехфазных цепях переменного тока напряжением до 660 В. Блок трансформаторов предназначен для работы в закрытых помещениях при температуре окружающего воздуха от +10 до +30° С и относительной влажности до 80%.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
•Номинальные первичные токи, А - 100, 250, 500, 600.
•Номинальное первичное напряжение, В - 660.
•Номинальная область частот Гц - 45-500.
•Номинальный вторичный ток, А - 5.
•Погрешности каждого из трансформаторов блока не превышают значений, указанных в таблице.
Первичная сила тока в % от номинальнойДопускаемые значения погрешностиПределы нагрузки в % от номинальной
токовой, %угловой, мин
10
20
100—120±0,5
±0,35
±0,2±20
±15
±1023-100
•Номинальная нагрузка каждого трансформатора при соsφ =0,8-1 Ом – 0,2.
•Электрическое сопротивление изоляции вторичных об¬моток относительно корпуса, Мом, не менее 100.
•Испытательное напряжение электрической изоляции:
а) вторичных обмоток относительно корпуса, кВ – 2;
6) первичных обмоток относительно корпуса, кВ – 3.
•Нижние значения вероятности безотказной работы при доверительной вероятности Р* = 0,8 за время 500 ч не менее 0,96. Закон распределения времени безотказной работы экспоненциальный.
•Масса, кг, не более 7,5.
•Масса, кг, не более 320х115х250.
КОМПЛЕКТ ПОСТАВКИ
•Блок трансформаторов тока И508М - 1 шт.
•Проводники соединительные - 10 шт.
•Паспорт - 1 экз.

Здесь можно купить И508М Блок измерительных трансформаторов тока в г. Москва по цене 9676 руб. за шт.
На Энергопортал.ру представлено 179 позиций комплектующих для КИП и аппаратуры. Выберите лучшее предложение в нашем каталоге!

Цена действительна до 27.09.2022 г., после чего стоимость необходимо уточнить у поставщика.
