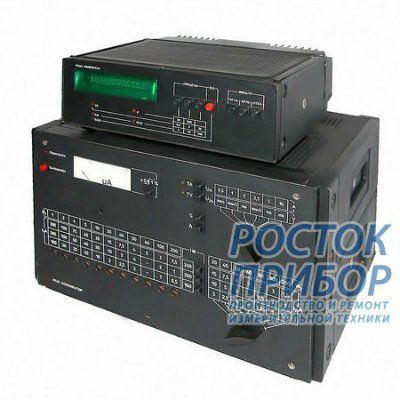

К535 Устройство поверки измерительных трансформаторов

Устройство поверки измерительных трансформаторов К535 предназначено для измерения погрешностей трансформаторов тока классов точности от 0,02 и ниже и трансформаторов напряжения классов точности от 0,05 и ниже.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
•Устройство обеспечивает измерение составляющих погрешностей и мощности нагрузки во вторичной цепи поверяемых трансформаторов напряжения с номинальными значениями вторичного напряжения 100:3; 100:√3; 100; 200:√3; 150; 200 В и трансформаторов тока с номинальными значениями вторичного тока 0,5; 1; 2; 2,5 и 5 А.
•Устройство обеспечивает измерение токовой и угловой погрешностей трансформаторов тока абсолютным методом (без использования образцового трансформатора) с номинальными значениями сравниваемых первичного и вторичного токов компаратора И562 (в дальнейшем - компаратор) согласно таблице 1
•Конечные значения диапазонов измерения активной и реактивной составляющих номинальной мощности нагрузки поверяемых трансформаторов: 1, 10 и 100 Вт (вар).
•Конечные значения диапазонов измерения относительного значения (по отношению к номинальному) вторичного напряжения (тока): 15 и 150% от номинального значения напряжения (тока).
•Пределы допускаемой основной абсолютной погрешности ( Δ ) каналов измерения погрешностей и мощности нагрузки в единицах измеряемых величин в диапазоне изменения первичного напряжения от 0,2 до 1,2 номинального значения и первичного тока от 0,01 до 1,5 номинального значения равны:

где:
А - измеряемое значение погрешности или мощности нагрузки;
Аn - конечное значение диапазона измерения;
N - относительное значение устанавливаемого напряжения (тока), %;
Nn - конечное значение диапазона измерения напряжения (тока), %;
α- коэффициент, равный 0,01 при измерении погрешностей трансформаторов, и равный 0,04 при измерении мощности нагрузки.
•Пределы допускаемой основной приведенной погрешности при измерении относительного значения вторичного напряжения (тока) от конечного значения диапазона измерения равны:
oпо табло измерителя Ф5304 - ± 1,5 %
oпо аналоговому прибору компаратора - ± 2,5 %
•Пределы допускаемой основной абсолютной погрешности компаратора равны:
oтоковой погрешности - ± 0,005%
oугловой погрешности - ± 0,3'
•Питание устройства осуществляется от сети переменного тока напряжением (220 ± 22) В частотой (50 ± 0,5) Гц.
•Мощность, потребляемая устройством от сети, не превышает 50 В•А.
•Габаритные размеры блоков устройства и их масса указаны в табл. 3.
Таблица 3
Наименование и обозначение блоков устройстваГабаритные размеры, мм, не болееМасса, кг,не более
Измеритель Ф5304330x150x3508,5
Компаратор И562450x300x47026,5

Здесь можно купить К535 Устройство поверки измерительных трансформаторов в г. Москва по цене 279896 руб. за шт.
На Энергопортал.ру представлено 179 позиций комплектующих для КИП и аппаратуры. Выберите лучшее предложение в нашем каталоге!

Цена действительна до 27.09.2022 г., после чего стоимость необходимо уточнить у поставщика.
