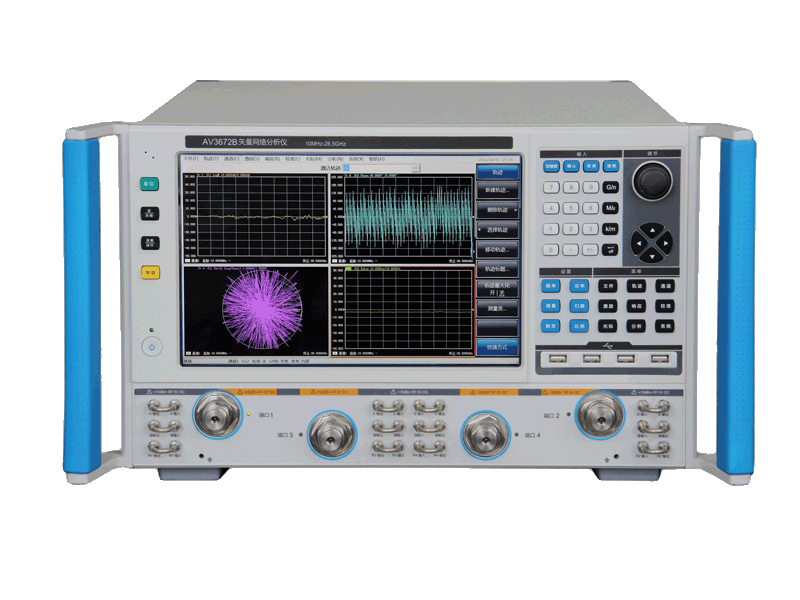

Векторные анализаторы цепей серии AV3672 A/B/C/D CETC

Все векторные анализаторы цепей серии внесены в Госреестр!
Векторный анализатор цепей AV3672A предназначен для измерений комплексных S-параметров двух и четырехполюсных устройств в коаксиальных трактах. Применяется для лабораторных измерений, измерений линейных характеристик ВЧ-компонентов, производства и отладки радаров, навигационных систем и других устройств связи.

Основные сведения о векторном анализаторе цепей AV3672 A/B/C/D/E/
широкий модельный ряд (модификации A/B/C/D/E/);

модификации отличаются диапазоном частот (от 10 МГц до 50 ГГц);

широкий выбор дополнительных опций под потребности заказчика;

эргономичный дизайн моноблока векторного анализатора цепей;

моноблок векторного анализатора цепей включает в себя генератор качающейся частоты (ГКЧ), 2-х канальный приемник с 2-мя опорными смесителями, блок измерений S-параметров;

удобство в применении: отображение показаний измерений и режима работы на сенсорном экране 12,1”, работа идет в нескольких окнах и каналах дисплея, функция «Запись/Работа» регулируется одной кнопкой;

специальное совместимое ПО исключает вероятность несанкционированного воздействия на программы анализатора спектра и получаемую измерительную информацию;

векторный анализатор цепей внесен в Госреестр (№ 66454-17 ) – кроме AV3672E.

Основные данные векторного анализатора цепей AV3672 A/B/C/D/E
габаритные размеры AV3672 A/B (Д*Ш*В) не более: 426 х 266 х 550 мм;

вес AV3672 A/B не более 42 кг;

габаритные размеры AV3672 C/D (Д*Ш*В) не более: 426 х 266 х 600 мм;

вес AV3672 C/D не более 47 кг;

рабочие температуры среды: температура окружающей среды 15-25 °С, относительная влажность не более 80 %, атмосферное давление 84-106.7 кПа;

базовая поставка состоит из: выбранной модели векторного анализатора цепей AV3672, диск с совместимым программным обеспечением и руководством по эксплуатации, методика поверки, паспорт прибора.

Область применения векторного анализатора цепей AV3672 A/B/C/D/E
разнообразные типы испытаний в области микроволнового тестирования и тестирования миллиметрового диапазона;

векторный анализатор цепей данной модели анализирует S-параметры 2-х и 4-х-полюсных устройств в коаксиальных трактах. Данный прибор измеряет раздельно параметры падающей и отраженной волны сигнала за счет направленных ответвителей.

технические характеристики данного анализатора спектра позволяют успешно применять их в НИОКР, в образовательных учреждениях, обеспечении различных видов связи (в т.ч. спутниковой, радаров и навигации), на производстве в составе интенсивных автоматизированных рабочих точек, в информационно-измерительных системах.

Особенности векторного анализатора цепей AV3672 A/B/C/D/E/
встроенная система самодиагностики;
готовые быстрые комплексные тестовые решения;
вариативные пакеты электронной калибровки под потребности заказчика, совместимость с рядом комплектов для вычислений;
разнообразная линейка представления информации: амплитуда логарифмическая и линейности, SW, круговая диаграмма полных сопротивлений, стоячая волна и проч.;
измерение S-параметров импульсов, временные характеристики, комбинированные измерения, векторное сканирование нелинейных искажений, измерения в диапазоне миллиметровых волн, тестирование антенн и др.
Подробные тех.характеристики и документация на нашем сайте www.sertal.ru
