Динамометрический болт серии ДС-60

Применяются для измерения опорных усилий на корпусах подшипников и фундаментных рамах турбоагрегатов, создаваемых весом корпусов цилиндров, трубопроводов, конденсатора и тепловыми перемещениями трубопроводов в процессе сборки и эксплуатации турбин, проведения плановых ремонтов турбоагрегатов, а также для осуществления работ по нормализации тепловых перемещений и наладке опорно-подвесной системы.
В зависимости от максимальной измеряемой нагрузки динамометрические болты выпускаются четырех основных типов: ДС-15, ДС-25, ДС-60, ДС-80.

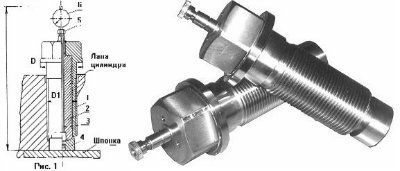

Динамометр представляет собой измерительное устройство основными частями, которого являются: (см. рис.) корпус (1), упругий элемент (2), стержень (3), подпятник (4), гайка (5) и индикатор ИЧ – 10 (6).

Принцип работы основан на измерении упругой деформации элемента (2) деформирующегося при ввинчивании корпуса (1) в отверстие в лапе цилиндра турбины. Деформация упругого элемента (2) через стержень (3) регистрируется индикатором часового типа (6) ИЧ-10 кл.0.

Основные параметры и размеры:

Тип устройства: ДС-60
Предел измерения в КН (Т.С.): 50-600 (5-60)
Диаметр резьбы: М64x4
Габаритные размеры(высота/длина в мм): 348/94
Масса, кг: 8.4

Комплект поставки:

Динамометрический болт ДС
Индикатор часового типа ИЧ-10
Пластиковый футляр


Стоимость оборудования указана без доставки и без упаковки.
