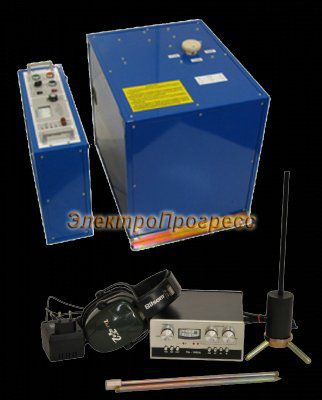

Акустический поисковый комплект АПК-1

Назначение:
Акустический поисковый комплект АПК-1 предназначен для локализации мест повреждений подземных электрических кабелей акустическим методом. В состав комплекта АПК-1 входит акустический приемник и ударный (импульсный) генератор.

Приемник: Акустический приемник ПА-1000А
Приемник предназначен для поиска и точной локализации повреждений силовых подземных кабелей акустическим методом.
Особенности:
- имеет функцию оценки расстояния до места повреждения по времени задержки акустического тестового сигнала относительно электрического сигнала;
- имеется режим шумоподавления.

Генератор: Импульсный генератор ГИ-20-2
Генератор импульсный высоковольтный ГИ-20-2 предназначен для подачи импульсов высокого напряжения на высоковольтный силовой кабель при определении мест повреждений акустическим методом.

Особенности:
- имеется возможность плавного регулирования выходного напряжения любой ступени от 10% до максимального значения с изменением энергии разряда.
- может использоваться для реализации импульсно-дугового, волнового и потенциального (шагового) методов определения мест повреждения кабелей (перечисленные методы требуют использования дополнительного оборудования - проконсультироваться со специалистами компании).

Технические характеристики:

Акустический приемник ПА-1000А
Количество каналов приема: 3
Период следования принимаемых импульсов, сек: 0,5…10
Полосы принимаемых частот, Гц: 130…180; 100…1000
Коэффициент усиления, не менее, дБ: 80
Диапазон регулировки усиления, не менее, дБ: 70
Ток потребления в режиме молчания, мА: 10
Питание: встроенный аккумулятор 6Вх1Ач
Время непрерывной работы без подзарядки: 100часов
Температура окружающей среды, °С: минус 30…+40
Относительная влажность воздуха, при 25°С, %: 90
Атмосферное давление, мм рт. ст.: 530…800
Габаритные размеры, мм: 163 х 73 х 194
Масса, кг: 1,25

Импульсный генератор ГИ-20-2
Режимы работы: ручной, автоматический
Период следования импульсов в авт. режиме, сек: 1…6
Максимальная энергия разряда на любой ступени работы, Дж: 2000
Потребляемая мощность установки, ВА, не более: 1000
Напряжение питания, В: 220 (+- 22)

Максимальное импульсное выходное напряжения, кВ:
- на первой ступени: 20
- на второй ступени: 10
- на третьей ступени: 5

Максимальный выходной ток на любой ступени работы, кА, не менеe: 2
Относительная погрешность измерения высокого напряжения, %, не более: 3
Габаритные размеры, мм, не более:
Высоковольтного блока (БВ-20): 700×500×500
Блока управления (БУ-20): 488×134×483
Масса, кг., не более:
Высоковольтного блока (БВ-20): 82
Блока управления (БУ-20): 19
Комплект поставки:
Импульсный генератор ГИ-20-2: 1
Акустический приемник ПА-1000А: 1
Эксплуатационная документация: 1

Производство Россия
