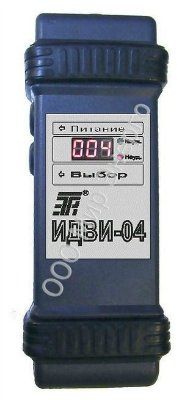

Индикатор дефектов обмоток электрических машин ИДВИ-04

ИДВИ-04 индикатор дефектов обмоток электрических машин предназначен для обеспечения обнаружения:
- междувитковых замыканий и плохого качества междувитковой изоляции в катушках распределённых обмоток, уложенных в пазы;
- междувитковых замыканий в катушках сосредоточенных обмоток;
неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

ИДВИ-04 позволяет выявить дефекты обмоток электрической машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями). Минимальная длина пакета жестей проверяемой машины – 45 мм.

- при проверке состояния междувитковой изоляции и цепей катушек индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитного поля от тока короткого замыкания, протекающего по ним;
- при проверке катушек сосредоточенных обмоток на наличие междувитковых замыканий принцип работы индикатора базируется на сравнении
- интегральных оценок качества имульсов напряжения на катушках;
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
Габариты: 205 х 80 х 50 мм. Масса: 0,5 кг. Гарантия: 24 мес.

Здесь можно купить Индикатор дефектов обмоток электрических машин ИДВИ-04 в г. Москва по цене 32496 руб.
На Энергопортал.ру представлено 294 позиции приборов для измерения параметров электроизоляции. Выберите лучшее предложение в нашем каталоге!

Цена действительна до 28.12.2022 г., после чего стоимость необходимо уточнить у поставщика.
