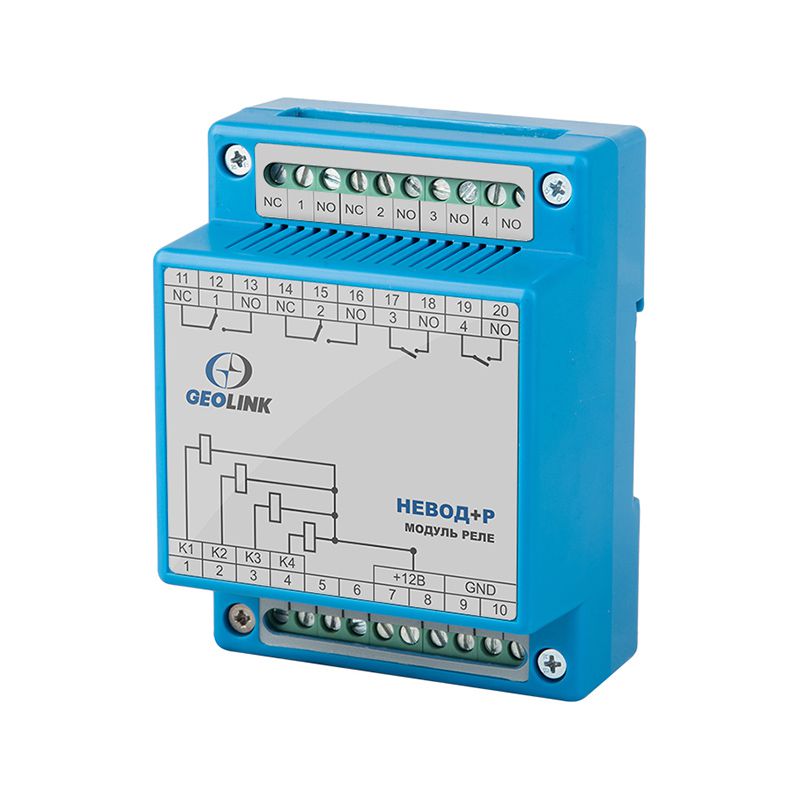

Модуль реле НЕВОД+P

Модуль реле НЕВОД+Р предназначен для управления исполнительными устройствами и обеспечения гальванической изоляции в системах автоматизации на базе линейки устройств Невод. Модуль содержит 2 реле с переключающими контактами на ток 5 А и 2 реле с нормально разомкнутыми контактами. Модуль Невод+Р используется для управления исполнительными механизмами и оборудованием с током потребления по управляющей цепи не более 5А. Используется совместно с оборудованием, имеющим слаботочные дискретные выходы типа «открытый коллектор». Кроме того, релейный модуль может использоваться как блок гальванической изоляции для защиты слаботочных дискретных входов котрольно-измерительного оборудования. Устройство конструктивно выполнено в виде печатной платы с радиоэлементами, установленной в пластмассовый корпус, и предназначено для монтирования в шкаф. Прибор имеет защелку для крепления к стандартной DIN-рейке.

Характеристики

Каналов дискретного вывода: 4 силовых реле
Тип реле:

-с перекидными контактами: - 2 шт
-с нормально разомкнутыми контактами - 2 шт

Рабочее напряжение катушки реле: 12 В
Рабочий ток обмотки реле: 45 мА
Максимальный коммутируемый ток, постоянный:

-переменный ток - 16 А
-постоянный ток - 16 А

Максимальное напряжение коммутируемых сигналов:

-переменный ток - 277 В
-постоянный ток - 30 В

Количество срабатываний, не менее: 10000
Электрическая прочность изоляции вход-выход: 5000 В
Индикатор состояния выходных сигналов: 4 светодиода
Разъемы: винтовые клеммные колодки
Максимальное сечение провода: 2.5 мм2
Напряжение питания: 12 В
Рабочая температура: -40…+60°C
Габаритные размеры: 70x94x51 мм
Способ установки: DIN-рельс 35х7.5 мм
Масса: 0.2 кг
