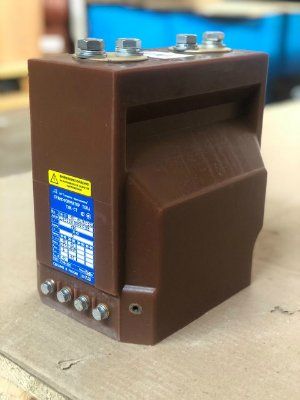

Трансформатор тока опорный ТЛК-СТ-10-5 У2 800/5 0,5S/0,5/10Р 3-х обмоточный

Цена :

Описание и технические характеристики

Трансформаторы тока данной модификации предназначены для передачи сигнала измерительным приборам и устройствам защиты и управления в электрических установках переменного тока на класс напряжения до 10 кВ с частотой в 50 Гц.

Условия эксплуатации

Трансформаторы изготавливаются в климатическом исполнении «У» категории размещения 2 по ГОСТ-15150, и предназначены для работы в следующих условиях:

высота над уровнем моря не более 1000 м;
Верхнее значение температуры окружающей среды для исполнения «У2»: +40°С
Нижнее значение температуры окружающей среды при эксплуатации: -45°С (при транспортировке и хранении до -50°С
окружающая среда — не взрывоопасная, не содержащая агрессивных газов, паров в концентрациях, разрушающих металл и изоляцию.
Относительная влажность воздуха 75% при +15°С С для исполнения «У2»
Рабочее положение — ЛЮБОЕ

Номинальное напряжение (кВ) 10
Наибольшее рабочее напряжение(кВ) 12
Номинальный первичный ток (А) 5, 10, 15, 20, 30, 40, 50, 75, 80, 100,
150, 200, 300, 400, 500, 600, 750,
800, 1000.
Номинальный вторичный ток (А) 5
Номинальная частота (Гц) 50
Число вторичных обмоток до 4
Номинальные вторичные нагрузки с cosϕ₂=0,8
- обмотки для измерений 5 или 10
- обмотки для защиты 15
Номинальный класс точности
- обмотки для измерений 0,2S; 0,2; 0,5S; 0,5
- обмотки для защиты 5Р или 10Р
Номинальная предельная кратность вторичной обмотки для
защиты (Кном) не менее 10
Номинальный коэффициент безопасности приборов
вторичной обмотки для измерений (КБном) не более 10
Ток односекундной термической стойкости, кА, при номинальном первичном токе
5-20 А 2,5
30-50 А 5
75-100 А 10
150 А 15
200 А 20
300 А 31,5
400-1500 А 40
Ток электродинамической стойкости, кА, при номинальном первичном токе
5-20 А - 6,25
30-50 А - 12,8
75-100 А - 26
150 А - 39
200 А - 52
300 А - 81
400-1500 А - 100
Масса, кг не более 20

 Назначение: измерительные   Серия: ТОЛ   Напряжение: 10 кВ   Бренд: ПКК КЭРС

Здесь можно купить Трансформатор тока опорный ТЛК-СТ-10-5 У2 800/5 0,5S/0,5/10Р 3-х обмоточный в г. г. Москва по цене 16600 руб.
На Энергопортал.ру представлено 705 позиций трансформаторов тока. Выберите лучшее предложение в нашем каталоге!

Цена действительна до 08.01.2023 г., после чего стоимость необходимо уточнить у поставщика.
