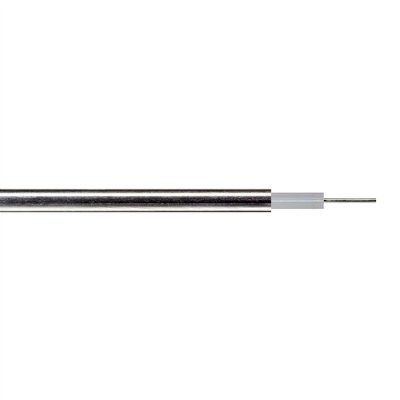

SR-085 Жесткий радиочастотный кабель 50 Ом, 20 ГГц, медная трубка, (MHD)

В зависимости от объема закупки предоставляются скидки.

Радиочастотный кабель SR-085 это классический жесткий кабель с экраном из медной трубки. Кабель SR-085 предназначен для использования в спецаппаратуре и устройствах ВЧ и СВЧ диапазонов (малошумящие усилители, усилители мощности, приемопередающие модули, измерительное оборудование и многое другое).

Рабочая частота: 20,0 ГГц
Волновое сопротивление: 50 Ω
Коэффициент укорочения: 1,44
Рабочее напряжение: 1500 Vrms (Max.)
Погонная емкость: 95,1 пФ/м
Коэффициент затухания: 4,27 дБ/м на частоте 20,0 ГГц
Материал центрального проводника: SPCW (омедненная сталь, покрытая серебром)
Диаметр центрального проводника: 0,51 мм
Центральный проводник число проволок: 1
Материал изолятора: PTFE (политетрафторэтилен)
Диаметр изолятора: 1,68 мм
Материал внешнего экрана: TC (медь, покрытая оловом)
Диаметр внешнего экрана (трубки): 2,19 мм
Плотность внешнего экрана: 100%
Минимальный радиус изгиба: 3,2 мм
Рабочая температура: - 40 ℃ ~ 125 ℃
Вес: 20,2 кг/ 1 км

Коэффициент затухания радиочастотного жесткого кабеля SR-085

0,49 дБ/м на 500 МГц
0,72 дБ/м на 1 ГГц
1,64 дБ/м на 5 ГГц
2,62 дБ/м на 10 ГГц
4,27 дБ/м на 20 ГГц
