Устройство очистки труб СТОК-38

Устройства для очистки труб СТОК-38 СТОК-38 применяются для очистки внутренних поверхностей прямых труб котлов диаметром от 30 до 38 мм. Принцип действия чистящего устройства серии В«СтокВ»: чистящий инструмент (центробежная фреза-шарошка или фреза шарошка) приводится в действие размещающимся внутри трубы малогабаритным пневмодвигателем. Пневмодвигатель и чистящий инструмент между собой соединяются гибким валом или карданом. К пневмодвигателю сжатый воздух подается посредством резино-металлического рукава. Этим же рукавом осуществляется перемещение пневмодвигателя и чистящего инструмента внутри трубы. На входе резино-металлического рукава устанавливается маслораспылитель, что обеспечивает нормальную работу пневмодвигателя. Маслораспылитель подает необходимое количество масла в рабочую полость двигателя. Специальный кронштейн обеспечивает вертикальное положение маслораспределителя внутри барабана (верхнего коллектора). Помимо этого в маслораспределитель на входе устанавливается шаровой кран для отключения и включения пневмодвигателя устройства в процессе работы. Для обеспечения охлаждения чистящего элемента и повышения эффективности очистки в трубу из барабана (верхнего коллектора) котла через обычный шланг подается вода. Продукты очистки труб, которые образуются в процессе работы устройства, удаляются водой, подаваемой из барабана (верхнего коллектора), и воздушным потоком из отверстий пневмодвигателя. Технические характеристики устройств серии СТОК


Характеристики
Значение для СТОК-38


Очистка прямых труб да
Очистка гнутых труб нет


Минимальный внутренний диаметр трубы, мм
30


Максимальный внутренний диаметр трубы, мм
38


Максимальная длина трубы, м
6


Минимальный радиус гиба трубы, мм
-


Наружный диаметр пневмодвигателя, мм
28


Частота вращения пневмодвигателя
под нагрузкой, обвЃ„мин
3500


Рабочее давление воздуха в магистрале, МПа
0,45 - 0,6


Расход воздуха, м3/мин
0,5


Масса устройства (в полной комплектации), кг
5

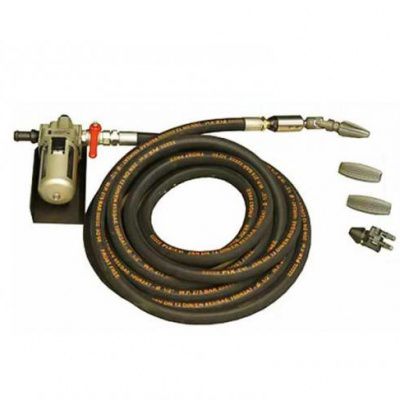

Комплектация устройств серии «СТОК»

Устройство комплектуется: Пневмодвигателем, Карданом, Гибким валом, Резинометаллическим рукавом, Маслораспылителем Четырьмя шарошками (фрезой-сверлом, центробежной шарошкой 30-38 мм и двумя фрезами-шарошками 28 мм).
